Чигирёв Алексей <hardlover@mail.ru>

ДЕЛАТЕЛЬ ХОЛОДА ZALMAN CNPS3000 PLUS

Сравнительно недавно на российском рынке появились кулеры Zalman, хорошо разрекламированные западными компаниями. Существуют они в трех вариантах: алюминиево-медный, полностью медный и медный с позолотой. В этой статье мы будем обозревать-тестировать простой медный Zalman CNPS3000 Plus.

Из солидной упаковки с окошечком ;) на свет были извлечены: радиатор, 92 мм вентилятор со специальным креплением, пакетик с винтиками, 2 металлические клипсы (причем, что удивительно, совершенно одинаковые), шприц с термопастой, переходник-удлинитель с впаяным сопротивлением (номинал 57 Ом) и приспособление для установки. Хочется отметить очень хорошую документацию (на английском), в которой описан каждый шаг установки кулера.

Впрочем, установка проста, и сообразительному пользователю мануал не потребуется. Итак, наносим термопасту на процессор и устанавливаем сверху радиатор. Далее фиксируем радиатор железной клипсой. Для этого воспользуемся специальным приспособлением, которое сделано из толстого железного прута. Так же кулер и снимается. ;) Далее - вентилятор с помощью крепления устанавливается поверх карт расширения и крепится к корпусу теми самыми винтами, которые фиксируют PCI(AGP) платы. Отметим, что вентилятор крепится к металлической пластине с помощью винта с удобными рифлениями под пальцы. То есть, мы можем немного открутить винт, поменять положение вентилятора, и зафиксировать его, затянув винт. Так же, благодаря такой схеме крепления, мы можем поменять вентилятор, если последний выйдет из строя. Кстати, такие 92 мм вентиляторы продаются отдельно (например, модель Zalman ZM-F2), но при желании можно установить и любой другой, например 80 мм.

Финт: у кулера Zalman CNPS3000 Plus есть еще одно важное достоинство - на этой металлической дуге/пластине, на которой крепится вентилятор, можно установить еще как минимум один кулер, для охлаждения видеокарты или улучшения циркуляции воздуха. Для этого потребуется всего лишь болт, гайка и пара шайб.

Итак, с установкой все понятно. Поговорим более подробно о радиаторе. Во-первых, он достаточно тяжелый - 238 гр. и имеет габариты 105х52х65 мм. То, что вес большой, а клипса цепляется только за один зуб сокета - это безусловно недостаток. Выполнен радиатор из медных пластин (42 пластины, каждая толщиной 0.3 мм и длиной 65 мм). Пластины соединены вместе и стянуты алюминиевой пластиной с двумя штифтами. В результате получается медное основание, которое по краям выполнено из алюминия (у модели CNPS3100-GOLD основание полностью медное). При этом инженеры Zalman называют технологию, по которой выполнен радиатор - Flower Heatsink. И действительно, название соответствует действительности - радиатор очень похож на распустившийся цветок. Специально отметим, что пластины радиатора не сплошные, а имеют несколько вырезов. Таким образом, проходящий воздушный поток действует более эффективно. При этом, конечно же, уменьшается площадь поверхности, но все равно она остается беспрецедентно большой - 2300 см2.Основание радиатора отполировано до зеркального блеска, что помогает сбавить температуру на процессоре примерно на 2С. Это должно понравиться нашим обнинским оверклокерам :).

Теперь самое главное - шум. Вариант первый: мы подключаем кулер непосредственно к материнской плате и имеем скорость вращения порядка 2500RPM. При этом воздушный поток составляет 38 CFM, а заявленный производителем шум - 36.1dB Другой вариант: мы подключаем вентилятор через удлинитель с впаянным сопротивлением. В результате вентилятор работает в режиме Silent, или, проще говоря, крутится медленнее :) со скоростью 1500RPM, при этом воздушный поток составляет 31 CFM, а заявленный производителем шум 20.0dB. Кстати, о вентиляторе. Первые модели кулеров Zalman имели 80мм вентилятор другой фирмы (кажется ADDA). Так вот, кулер с таким вентилятором я не рекомендую покупать, потому что он не имеет тахометра, да и шум от 80мм вентилятора чуть выше. Замечу, что при нормальном режиме уровень шума где-то на уровне шума от Asus FSCUG9C-6FС, а в режиме Silent с закрытой крышкой корпуса вентилятор шума не издает вообще. Однако, системный блок не стал бесшумным. Стал заметным шум от вентилятора, установленного в блоке питания.

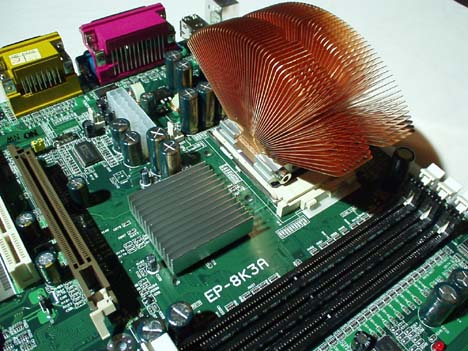

Нельзя не сказать и о недостатках кулера. Во-первых, высокая цена - 750 руб за модель с полностью медным радиатором против 500 руб за Volcano7 и Asus FSCUG9C-6FС. Во-вторых, в некоторых системах установка этого кулера будет сопровождаться проблемами. Особенно это касается систем, в которых установлена материнская плата с сокетом, расположенным с краю (классический пример - Abit KR7A) и где ATX корпус имеет небольшую высоту. В этом случае возможна ситуация, когда один край радиатора упирается в блок питания. Правда, пластины легко гнутся, и кулер все же можно установить, но часть пластин будет прижата друг к другу, отчего эффективность охлаждения пострадает. Корпуса, в которых блок питания нависает над процессором, абсолютно не подходят для кулеров Zalman. А вот на платах, в которых сокет повернут на 90С, подобной проблемы нет. Пример таких плат - Epox 8KHA+ (на чипсете KT266A), 8K3A (KT333). Тот факт, что кулер представляет собой независимые друг от друга радиатор и вентилятор, дает невероятно гибкие возможности организации системы охлаждения. Для примера - я могу установить вентилятор таким манером, что он одновременно будет охлаждать радиатор на процессоре, радиатор на серверном мосту платы и модули памяти.

И, наконец, я решил попробовать осуществить охлаждение процессора при помощи одного только радиатора. Понятно, что для этой цели использовать мощный процессор (типа Athlon) явно неразумно. Поэтому был установлен процессор Duron 700, причем штатное напряжение было уменьшено со стандартных 1.5V (серия ANDA ) до 1.45V, а вентилятор был выключен. И что же? Температура начала расти достаточно быстро, но на 64С практически остановилась и только через пару часов достигла 67С. Это говорит о том, что даже в домашних условиях, совершенно реально собрать полностью бесшумный компьютер, однако должны быть соблюдены несколько условий:

Во-первых, крышка корпуса должна быть открытой. Во-вторых, должна быть запущена программа охлаждения типа Vcool и программа мониторинга температуры и нагрузки процессора. Далее, на такой машине нельзя запускать тяжелые приложения. Круг программ нужно ограничить интернет-приложениями, офисными программами и т.п. Не рекомендую использовать операционные системы на ядре Win9X, поскольку очень часто различные приложения зависают и нагрузка процессора составляет 100%.

И наконец, тем кто не смог найти Duron, работающий на пониженном напряжении, могу посоветовать попробовать радиатор от кулера Zalman CNPS6000-Cu, который имеет более широкие пластины и больший вес - 462 грамма.
