Вячеслав Ветелев и Андрей Свинаренко

RAID - зачем он нужен?

окончание: начало в #48

Минимальное количество дисководов в массиве -3

RAID-4 идентичен RAID-3 за исключением того, что размер страйпов много больше одного сектора. В этом случае чтение осуществляется с одного дисковода (не считая дисковода, хранящего информацию о четности), поэтому возможно одновременное выполнение нескольких операций чтения. Тем не менее, так как каждая операция записи должна обновить содержимое дисковода четности, одновременное выполнение нескольких операций записи невозможно. Этот тип массива не имеет заметных преимуществ перед массивом типа RAID-5.

RAID-5. Этот тип массива иногда называется "массив с вращающейся четностью". Данный тип массива успешно преодолевает присущий RAID-4 недостаток - невозможность одновременного выполнения нескольких операций записи. В этом массиве, как и в RAID-4, используются страйпы большого размера, но, в отличие от RAID-4, информация о четности хранится не на одном дисководе, а на всех дисководах по очереди.

Операции записи обращаются к одному дисководу с данными и к другому дисководу с информацией о четности. Так как информация о четности для разных страйпов хранится на разных дисководах выполнение нескольких одновременных операций записи невозможно только в тех редких случаях, когда-либо страйпы с данными, либо страйпы с информацией о четности находятся на одном и том же дисководе. Чем больше дисководов в массиве, тем реже совпадает местоположение страйпов информации и четности.

Область применения: надежные массивы большого объема. Реализация требует значительных затрат.

RAID-1 или RAID-5?

RAID-5 по сравнению с RAID-1 более экономно использует дисковое пространство, так как в нем для избыточности хранится не "копия" информации, а контрольное число. В результате в RAID-5 можно объединить любое количество дисководов, из которых только один будет содержать избыточную информацию.

Но более высокая эффективность использования дискового пространства достигается за счет более низкой скорости обмена информацией. Во время записи информации в RAID-5 надо каждый раз обновлять информацию о четности. Для этого надо определить, какие именно биты четности изменились. Сначала считывается подлежащая обновлению старая информация. Затем эта информация перемножается по XOR с новой информацией. Результат этой операции - битовая маска, в которой каждый бит =1 означает, что в информации о четности в соответствующей позиции надо заменить значение. Затем обновленная информация о четности записывается на соответствующее место. Следовательно, на каждое требование программы записать информацию, RAID-5 совершает два чтения, две записи и две операции XOR.

За то, что более эффективно используется дисковое пространство (вместо копии данных хранится блок четности) приходится платить: на генерацию и запись информации о четности уходит добавочное время. Это означает, что скорость записи на RAID-5 ниже, чем на RAID-1 в соотношении 3:5 или даже 1:3 (т.е. скорость записи на RAID-5 составляет от 3/5 до 1/3 от скорости записи RAID-1). Из-за этого RAID-5 бессмысленно создавать в программном варианте. Их также нельзя рекомендовать в тех случаях, когда именно скорость записи имеет решающее значение.

Какой выбрать способ реализации RAID -программный или аппаратный?

Прочитав описание различных уровней RAID, можно заметить, что нигде не упоминаются какие-либо специфические требования к аппаратуре, которая необходима для реализации RAID. Из чего можно сделать вывод, что все, что нужно для реализации RAID - подключить необходимое количество дисководов к имеющемуся в компьютере контроллеру и установить на компьютер специальное программное обеспечение. Это верно, но не совсем!

Действительно, существует возможность программной реализации RAID. Примером может служить ОС Microsoft Windows NT 4.0 Server, в которой возможна программная реализация RAID-0, -1 и даже RAID-5. Однако данное решение следует рассматривать, как крайне упрощенное, не позволяющее полностью реализовать возможности RAID массива. Достаточно отметить, что при программной реализации RAID вся нагрузка по размещению информации на дисководах, вычислению контрольных кодов и т.д. ложиться на центральный процессор, что естественно, не увеличивает производительности и надежности системы. По тем же причинам, здесь практически отсутствуют какие-либо сервисные функции и все операции по замене неисправного дисковода, добавления нового дисковода, изменения уровня RAID и т.п. производятся с полной потерей данных и при полном запрете выполнения каких-либо других операций. Единственное достоинство программной реализации RAID - минимальная стоимость.

Гораздо больше возможностей дает аппаратная реализация RAID при помощи специальных RAID контроллеров:

• специализированный контроллер значительно разгружает центральный процессор от операций с RAID, причем эффективность контроллера тем более заметна, чем выше уровень сложности RAID;
• контроллеры, как правило, снабжены драйверами, позволяющими создать RAID практически для любой популярной ОС;
• встроенный BIOS контроллера и прилагаемые программы управления позволяют администратору системы легко подключать, отключать или заменять дисководы, входящие в RAID, создавать несколько RAID массивов, причем даже разных уровней, контролировать состояние дискового массива и т.д. У "продвинутых" контроллеров эти операции можно производить "на лету", т.е. не выключая системный блок. Многие операции могут быть выполнены в "фоновом режиме", т.е. не прерывая текущую работу и даже дистанционно, т.е. с любого (конечно, при наличии доступа) рабочего места;
• контроллеры могут оснащаться буферной памятью ("кэш"), в которой запоминаются несколько последних блоков данных, что, при частом обращении к одним и тем же файлам, позволяет значительно увеличить быстродействие дисковой системы.

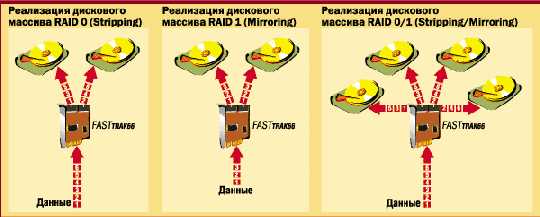

Недостатком же аппаратной реализации RAID является относительно высокая стоимость RAID контроллеров. Однако, с одной стороны, за все (надежность, быстродействие, сервис) надо платить. С другой стороны, в последнее время, с развитием микропроцессорной техники, стоимость RAID контроллеров (особенно младших моделей) стала резко падать и стала сравнимой со стоимостью обыкновенных дисковых контроллеров, что позволяет устанавливать RAID системы не только в дорогие мэйнфреймы, но и в сервера начального уровня и даже в рабочие станции. Кроме того многие производители материнских плат в настоящее время применяют встроенные RAID контроллеры для дисков IDE, позволяющее создавать массивы 0, 1 и 0+1, что делает сегодня доступной RAID систему даже для рядовых пользователей.

#9 (50)/ 03.04.2001
